多脈沖電源防雷模塊220V 20KA 40KA

多脈沖電源防雷模塊

■產品概述

 多脈沖電源防雷模塊是由多個高性能限壓防雷芯片組成，能有效連續泄放1秒內的10次脈沖雷電流。內置過流保護電路，采用溫控?cái)嗦芳夹g(shù)，徹底避免火災的發生。

 專用于低壓電源系統的B級雷電電涌防護，適用于LPZ_OA—LPZ₂防雷分區界面的雷電過電壓和瞬態過電壓的防護，特別適用于電網電壓波動范圍較大、多雷地區、復雜雷區等各種惡劣環境的使用。

■產品特點

● 選用優質壓敏電阻，性能穩定可靠。

● 適用于不同電網制式，保護更全面。

● 高雷電放電能力，ns級響應速度。

● 內置溫控?cái)嗦费b置。

● 失效檢測指示。

● 可選遙信報警接口。

● 35mm 導軌安裝，標準模塊化設計。

● 節能、環保，安裝簡單、方便，無須特殊維護。

■技術參數

多脈沖說明：多脈沖脈沖次數為10次。第一次和最后一次脈沖電流峰值為Imax，第2次至第9次脈沖電流峰值為In；最后兩次脈沖間的間隔時間為400ms，其他相鄰兩次脈沖間的間隔時間為60ms。

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 建議在防雷模塊前端串聯熔斷器或自動斷路器。

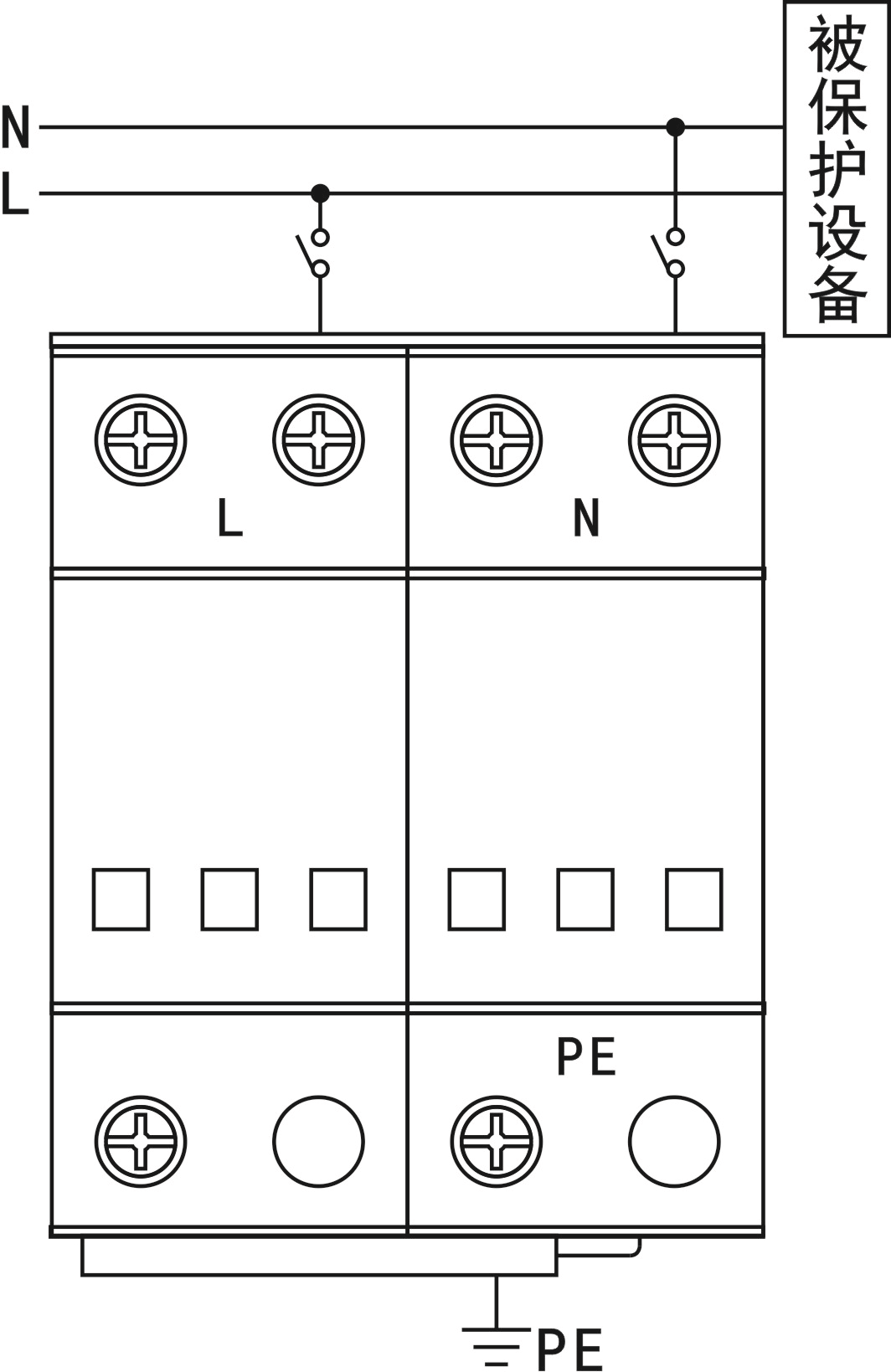

● 安裝時請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

● 安裝完畢后，檢查防雷模塊是否正常工作。

● 防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色（或帶遙信的產品遙信端子輸出報警信號）時，表示防雷模塊發生故障，應及時維修或更換。

● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。連接線要求牢固可靠，且要求短、粗、直。

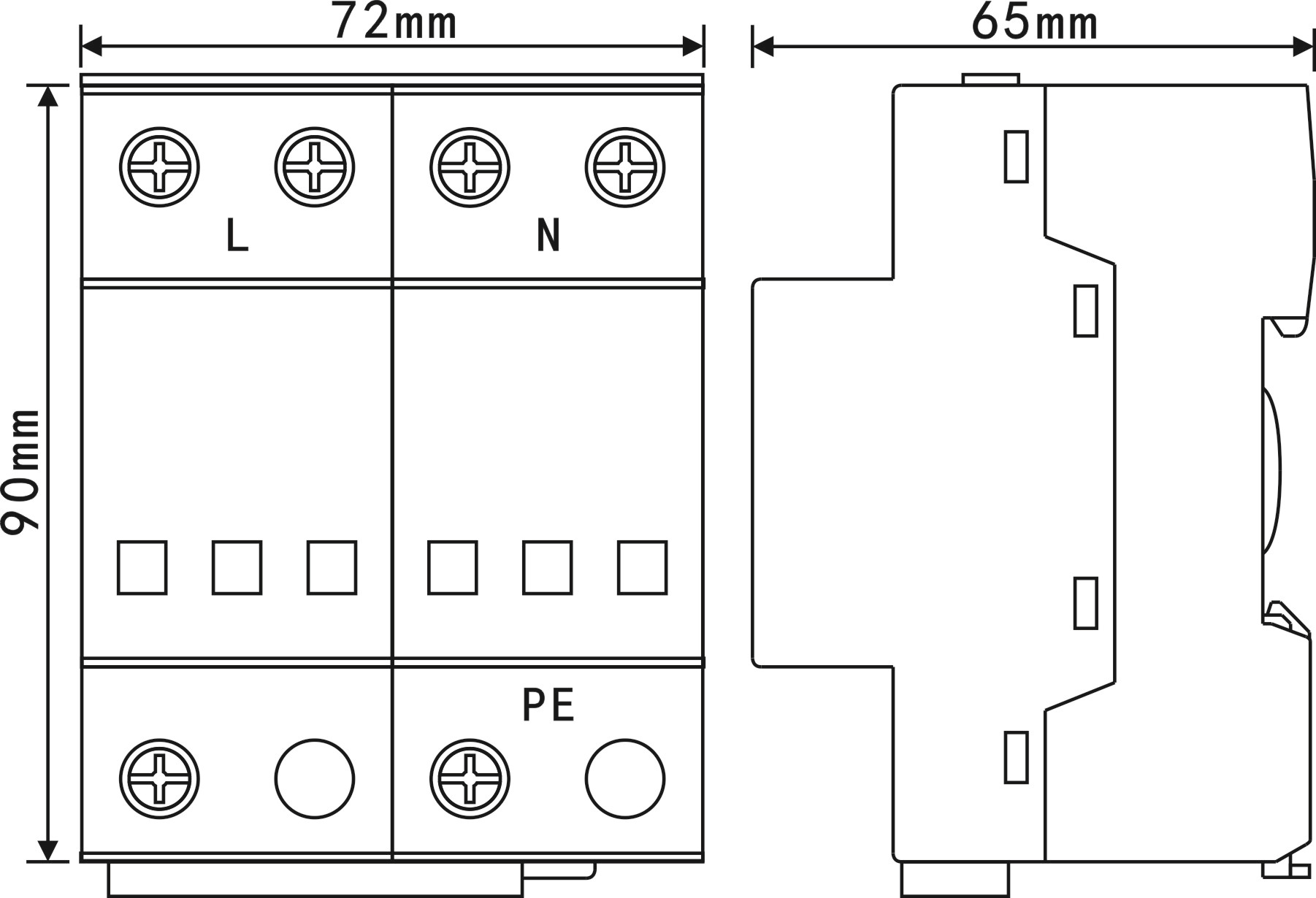

■產品尺寸圖                  ■安裝示意圖
